Строительство каркасной бытовки своими руками

Строительство каркасной бытовки своими руками

Большинство бытовок и дачных вагончиков изготавливается по каркасной технологии. Это – наиболее оптимальный вариант получить небольшое помещение дешево и быстро. Он позволяет соорудить временный жилой или хозяйственный блок из имеющихся материалов. Как собирается каркасная бытовка своими руками? И что лучше – купить каркасную бытовку или сделать её самостоятельно?

Назначение каркасной бытовки

Каркасная бытовка – небольшое помещение, предназначенное для временного проживания. Вагончики-бытовки часто используют в качестве жилья для строителей. Их также часто ставят на дачах, используют в этом в качестве старые торговые ларьки и павильоны.

Главная особенность дачных каркасных бытовок – их мобильность. Эту большую каркасную коробку можно перевезти на другое место, установить и использовать по другому назначению. Поэтому вагончики-бытовки называют временным жильём – они легко транспортируются на новые участки.

Готовый проект постройки в лесу на фото.

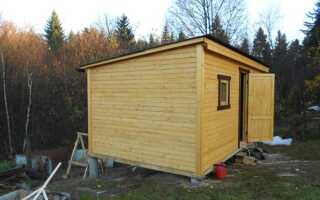

Готовая постройка своими руками.

Популярность каркасных бытовок среди дачников объясняется их весьма доступной ценой. Дачные бытовки обходятся хозяевам в минимальную сумму денег и предоставляют готовое помещение, которое может использовать как временный или как постоянный домик.

Для собственной дачи каркасную бытовку можно не только заказать в готовом виде, но также сделать самому из имеющихся материалов. Это могут быть доски и деревянный брус, металлические трубы, уголки, швеллера, панели ОСБ на стены.

Виды построек

Каркасные бытовки классифицируют по размерам, мобильности и материалам изготовления. Минимальные «домики» представляют собой коробки площадью 2х3 м. Более удобна и вместительна — каркасная бытовка 6х3 м. Максимальные размеры дачных переносных помещений могут достигать 8х9 м. Таким образом, виды каркасных бытовок делят по размерам на маленькие, средние и большие.

По материалам строительства дачные каркасные бытовки делят на две группы – с деревянным каркасом и с металлической несущей основой, выполненной из металлических труб, уголков, швеллеров. Деревянный каркас собирают из балок толщиной сечения от 100 мм. Использовать менее толстый брус для строительства каркаса нельзя – коробка получится недостаточно прочной и может развалиться во время транспортировки. Кроме того, она может не выдержать снеговых и ветровых нагрузок.



Выполняем чертеж деревянной постройки своими руками.

Силовой каркас из доски.

Металлический каркас

Металлический каркас может использовать трубы диаметром от 60 мм. Это – более надёжный вариант строительства, более прочный и долговечный, при условии качественной сварки.

Также для дачных вариантов оговаривается мобильность постройки. Если планируется, что дачный каркасный домик  может быть переставлен на новое место, то к местам сварки предъявляются требования высокого качества. Такой каркас соединяют особо тщательно по углам и стыкам. Переносные бытовки должны без проблем выдерживать любое количество перемещений.

На заметку
В стационарных каркасных вагончиках возможно менее тщательное крепление вертикальных опор к нижнему брусу. В процессе эксплуатации они будут давить на обвязочный брус и фиксировать его, не допускать подвижек в сторону.

Проект каркасной постройки

Проект каркасной бытовки представляет собой документ, в котором подробно описываются этапы строительства постройки, а также приводится перечень строительных материалов. Проектная спецификация содержит данные о размерах бруса или труб, перечисляет количество кровельных и стеновых панелей. Наличие спецификации позволяет чётко определить размер закупки, приобрести материалы без излишков и переплат.

Проект каркасной бытовки также содержит схемы, эскизы и чертежи. К примеру — разметку крепления кровельных листов и стеновых панелей, схему сборки каркасных и кровельных элементов – места их расположения, расстояния между ними. Эти схемы позволяют неопытному строителю или простому обывателю построить каркасную бытовку без особых проблем. Таким образом, проект даёт важные преимущества – оптимизирует траты на материалы и позволяет построить качественно.

Можно ли сделать чертеж каркасной бытовки своими руками? Вполне – при наличии инженерного образования или технического склада мышления. Или при наличии опыта строительства других построек.

Строительство построек для хозяйственных нужд своими руками.

Схема каркаса постройки.

Можно нарисовать эскиз будущего вагончика-дома – деление на комнаты, расположение окон и дверных проёмов. Дальше понадобится правильно составить чертеж каркасной бытовки – для этого понадобятся знания сопротивления материалов и расчеты нагрузок. Также придётся попотеть над составлением схемы расположение стеновых панелей.

И ещё одна особенность – необходимо найти и выбрать способы крепления различных деревянных балок в каркасе – в паз или встык, с выемкой материала или без неё, на гвозди, винты или металлические крепёжные углы. Необходимо познакомиться с большим количеством строительных норм и правил, сделать правильно расчёты.

Наиболее оптимальный вариант – выполнить самостоятельно начальную стадию проектирования – нарисовать схему каркасной бытовки, определить размеры. По готовой схеме – подобрать в интернете похожий проект каркасной бытовки 6х3 мм. После – доработать готовый проект, внести в него необходимые корректировки и поправки, «привязать» к местности.

В интернете проекты часто сопровождают фото каркасных бытовок, по которым можно делать предварительный выбор.

Выбор места строительства

Место расположения будущей постройки выбирается с учётом личных пожеланий и особенностей данного участка, а также с учётом размеров блочного помещения.

Каркасная бытовка под ключ часто делается стационарной. Для них выбор размера и места должен учитывать, что здесь дачный вагончик будет стоять всегда. Поэтому ставят строение на ровное место без грунтовых подтоплений.

Каркас постройки 6 на 3 своими руками на картинке.

Чертеж своими руками.

Маленькие бытовки используют, если в будущем планируется перемещать их на другое место. Или когда место расположения дачного строения ещё не выбрано, и в будущем планируется строительство большого дачного каркасного дома. В таком случае, к определению места расположения подходят менее ответственно, ставят бытовку там, где есть возможность.

На заметку
Каркасная бытовка 6х3 своими руками представляет собой достаточно большое помещение, поэтому её устанавливают сразу на подходящее с разных точек зрения место.

Также при установке жилой каркасной бытовки учитывают расположение природных водоёмов и сливных ям. Водоёмы должны быть удалены на 20 м от стен жилого дома, а ямы для слива нечистот – не менее чем на 5 м. Также важно учесть удалённость места от линий высоковольтных передач – они создают фоновое неблагоприятное излучение, поэтому строительство жилых домов под ними запрещено нормами санэпидстанции.

Фундамент для строения

Постройка каркасной бытовки может быть выполнена как с фундаментом, так и без него. Необходимость фундаментной основы определяется следующими факторами:

  1. Мобильностью строения и его предназначение – временное это жильё или вагончик ставится здесь надолго.
  2. Размерами бытовки и весом.
  3. Особенностями грунта.

Стационарный вагончик стоит поставить на фундаментные опоры. Они защитят его от грунтовой влаги и отсыревания, а значит, продлят срок его службы. В качестве опор достаточно использовать сваи – вкрутить трубы в землю или залить в узкие глубокие ямы бетонный раствор. Свайный фундамент – оптимальный выбор для любых каркасных строений.

Монтаж фундамента из столбов.

Столбчатый фундамент.

В переносном варианте каркасная бытовка для дачи может быть поставлена без опор, заглубленных в землю. При этом под днище домика под наружными углами обязательно укладываются временные подпорки – брёвна или кирпичи – для того чтобы оградить панели днища от луж и грунтовой воды.

Размеры вагончика определяют его вес, давление на землю и размеры фундаментных свай. Для более тяжёлых коробок и стен используют свайные опоры большего диаметра – от 150 мм. Или увеличивают количество опор с небольшим диаметром 90-100 мм. Данные по расположению фундаментных свай и их размерам лучше взять из готовых проектов.

Проект маленькой каркасной новой постройки.

Готовая постройка своими руками.

Также необходимо учитывать особенности грунта на вашем дачном участке. К примеру, для болотистых почв или для строительства на берегу водоёма – для установки каркасной бытовки необходим свайный фундамент. В таком случае сваи необходимо вгонять в грунт независимо от размеров домика и его предназначения. Также сваи обязательно необходимы при строительстве на берегах рек и озёр – так часто складывают простые каркасные бани своими руками.

Таким образом, совсем обойтись без фундамента не удастся. Можно выбрать минимальный вариант, небольшие подпорки — для временных небольших строений. Или сваи, заглублённые в грунт – для стационарных больших вагончиков.

Поэтапное строительство

А теперь перечислим виды работ, последовательное выполнение которых позволит закончить строительство каркасной бытовки в кратчайший срок:

  1. Продумывание, планирование, проектирование.
  2. Выбор места расположения дачного вагончика.
  3. При необходимости – монтаж свайных опор в грунт. Или сооружение небольших опор поверх грунта.
  4. Сборку каркаса каркасной бытовки.
  5. Монтаж кровельных листов – они должны перекрывать друг друга на 3-5 см.
  6. Монтаж панелей наружных стен – ДСП, досок, металлопрофиля.
  7. Установка окон и наружных дверей.
  8. При необходимости утепление – пенопластом или минватой.
  9. Монтаж внутренних стен – из фанеры, ДСП, досок.
  10. Внутренняя отделка.

Строительное видео по каркасным бытовкам поможет вам разобраться в этом процессе.

Стоимость каркаса постройки

Цена каркасной бытовки определяется следующими факторами:

  • Размер помещения – длина стен и высота потолка.
  • Используемые материалы — деревянные балки, доски, металлические опоры, кровельные профилированные листы, стеновые материалы.

Стоимость каркасной бытовки может отличаться в 2-4 раза. Дешёвое строительство использует для обшивки стен панели из ДСП, ДВП, ОСБ. Более долговечная и дорогая стройка – металл и натуральное дерево, красивый металлопрофиль и лакированные доски.
