Строительство каркасного дома подразумевает наличие различных электрических удобств. Электричество в каркасном доме сейчас уже даже не роскошь – это необходимость. И задумываться о проведении проводки в доме следует на самом раннем этапе. Еще перед заливкой фундамента следует разработать проект, или заказать разработку, чтобы в будущем не было проблем с монтажом скрытой электропроводки в каркасном доме.

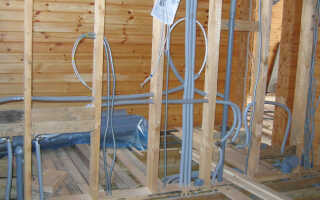

Электропроводка в каркасном доме

Когда проектируется электропроводка в каркасном доме своими руками, то стоит придерживаться определенной последовательности. В первую очередь – отмечается место на схеме, где будет расположен электрический щиток. Для начала следует вырыть траншею и сделать укладку трубы для ввода силового кабеля в каркасный дом.

Лучше вкладывать две трубы. Вторая будет использоваться для вывода, чтобы была возможность подключить приборы снаружи дома. Например, насос, газонокосилку или просто уличный светильник.

Какой кабель использовать для проводки в каркасном доме.

Скрытая электропроводка.
  1. Нужно взять план будущего каркасного дома, на котором необходимо отметить месторасположение розеток, а также приборов освещения.
  2. Определяем и отмечаем места, где нагрузка на электрическую сеть будет самой максимальной.
  3. После этого нужно разделить все осветительные приборы на отдельные группы, чтобы не создавать высокую нагрузку на одну цепь.
  4. Необходимо выделить отдельный кабель на приборы с высокой мощностью потребления. К таким устройствам относятся электрокотлы, водонагреватели, плиты и т.д. Для них также требуется отдельно установить выключатель-автомат.

На заметку
Трехфазное подключение в каркасном доме может оправдать себя в случае очень серьезных нагрузок и при наличии трехфазных потребителей энергии. Но при этом вы получаете повышенную пожароопасность. При этом размеры щитка для такого подключения достаточно внушительные.

Осталось подобрать оборудование и электропроводку. Скрытая проводка хороша тем, что ее не видно. Здесь же и ее минус: добавить дополнительные элементы проблематично и накладно. Лучше предусмотреть увеличенное количество розеток, чтобы избежать проблем в будущем. Рассмотрим схемы подключения проводки в каркасном доме своими руками.

Проводка как правильно распределить нагрузку.

Схема электропроводки.

Разводка электрики

  • Для проводки рядом со счетчиком устанавливается один общий автомат на 40 А.
  • Все автоматы устанавливаются только на фазу.
  • Для приборов освещения в каждой комнате должен быть свой автомат.
  • Для розеток используются также свои автоматы.

Подобный тип разводки поможет избежать проблем при возникновении каких-либо проблем в одной комнате. Остальные комнаты останутся полностью функциональны.

На заметку
Для приборов освещения хватит 10 А автомата, в то время как на розетки лучше использовать 16 А.

Материалы скрытой проводки

Какой кабель использовать для проводки? Такой вопрос достаточно часто возникает, особенно находясь в магазине и созерцая огромный выбор самых разных кабелей. Кабель для проводки в доме выбирается в зависимости от нагрузки. Чаще всего его сечение составляет 14мм. Метраж нужно посчитать заранее, измерив рулеткой всю протяженность электрической сети. При этом не стоит забывать, что требуется хороший запас.

На заметку
Для правильного выбора кабеля требуется провести сложные расчеты. Но для каркасного дома можно воспользоваться следующей таблицей. Которая легко поможет подобрать необходимый провод.

Рассчитываем медный и алюминиевый провод для каркасного дома.

Расчет электропроводки в доме.

Медный или алюминиевый кабель

Какой из них выбрать для проводки в каркасном доме? На данный момент многие предпочитают использовать медный провод. Можно использовать и алюминиевый, но тогда требуется выбирать кабель с большим сечением. И такой провод будет более ломкий. Поэтому стоит быть осторожным на сгибах.

При выборе провода также акцентируйте свое внимание на следующем моменте. Используйте провода разного цвета для фазы, нуля и заземления. Это облегчит выбор правильного провода при соединении, да и впоследствии, если случится нештатная ситуация, легче будет заменить вышедший из строя провод.

Монтаж металлической распределительной коробки.

Распределительная коробка.

Еще вам потребуются распределительные коробки. По нормам нужна одна на этаж, но если вы будете использовать больше, то это может уменьшить нагрузку на всю сеть, что, в конечном итоге, будет более безопасно. Для монтажа скрытой электропроводки в каркасном доме обязательно потребуются металлические трубы для укладки кабеля.

Следует купить розетки, а также выключатели. Розетки стоит брать с заземлением, поскольку многие приборы этого требуют. Также потребуются различные переходники и крепежные элементы, которые следует брать с хорошим запасом.

При установке освещения выбор лучше остановить на светодиодных лампах. Благодаря своей небольшой мощности будет снижена общая нагрузка на сеть, что снизит общую пожароопасную обстановку в каркасном доме. При этом вы сможете сэкономить в будущем, обладая хорошо освещенными комнатами.

Инструмент для монтажа электрики

  • Индикатор напряжения. Без него к работе не стоит даже приступать.
  • Плоскогубцы с хорошей изоляцией.
  • Дрель.
  • Молоток.
  • Набор отверток.
  • Острый строительный нож. Можно воспользоваться и хорошим канцелярским ножом.

Монтаж электрики

Согласно правилам монтажа электропроводки в каркасном доме, обязательно укладывать кабели в металлические трубы. Стенки трубки должны быть не менее 2,5 мм. Для выбора необходимой толщины трубки, в первую очередь, стоит ориентироваться на диаметр проходящих проводов, а также на нагрузку сети. Это следует учитывать, чтобы при коротком замыкании трубка не прогорела и не возникла пожароопасная обстановка.

В каркасном доме электропроводка делается в металлическом кожухе.

Электропроводка в трубах.

На заметку
Использование гибких металлорукавов по тем же нормам запрещено! В крайнем случае можно применять металлорукав с асбестовым наполнителем.

Трубы для электропроводки

  • Обязательно должны быть покрыты антикоррозийным покрытием изнутри.
  • Любое соединение труб должно быть выполнено за счет сварки. Допускается еще и резьбовое соединение.
  • Применение медных труб облегчает монтаж электропроводки в каркасном доме своими руками, потому что они хорошо гнутся, а потому не требуют использование сварочного аппарат.
  • Диаметр труб выбирается таким образом, чтобы провода занимали в них не более 40% свободной площади.
  • Трубы обязательно должны быть заземлены, поскольку это будет снимать статическое напряжение. Плюс, если кабель будет поврежден, вы избежите удара током.

Заземление

Если вы своими руками делаете в каркасном доме электропроводку, то и заземление можно сделать самостоятельно. Для заземления потребуется три трехметровых уголка или металлических штыря, метровые обрезки для соединения.

Организация правильного заземления за счет траншеи.

Заземление для каркасного дома.
  1. Следует выкопать яму в виде треугольника со сторонами в один метр.
  2. В вершины треугольника забиваются штыри или уголки.
  3. С помощью сварки и метровых отрезков все это соединяется между собой.
  4. Закрепляется провод и выводится в распределительный щит.

По стандартам, заземляющие провода имеют чаще всего желто-зеленый цвет. Учитывайте это при монтаже.

Монтаж скрытой проводки

  1. По все правилам и нормам провод нельзя укладывать кратчайшим путем, то есть по диагонали. Электропроводка должна пролегать строго по горизонтально-вертикальным линиям. Экономия хорошо, но безопасность важнее. Если потребуется забить гвоздь или в крутить шуруп, то в провод точно не попадете. Да и при обрыве провода легче будет разобрать стену в нужных местах.
  2. Используйте одинаковые кабели. Провода должны быть в негорючей изоляции, например, ВВГ или NYM.
  3. Обязательно предусмотреть дополнительную защиту провода в помещении с повышенной влажностью.
  4. Любое пересечение проводов должно быть выполнено в распределительном коробе с усилением изоляции.
  5. Минимум 150 мм от высоты потолка в каркасном доме. Делается это по тем причинам, что сейчас стали очень модными подвесные потолки, которые могут перекрыть провод. Опять же есть некоторый шанс того, что могут попасть в провод при установке направляющих.
  6. Выключатели монтируются на высоте 900 мм от пола, а розетки – 300 мм.
  7. По пожарным нормам на каждые 6 кв. метра должна быть хотя бы одна розетка. Если это кухня, то число вырастает до трех.
  8. Розетки и выключатели устанавливаются в специальные металлические коробы.
  9. В ванной комнате устанавливать только специальные розетки.
  10. Монтаж розеток ближе 500 мм до металлоизделий запрещен.

Обязательно, после завершения монтажа в каркасном доме проводки, следует пригласить профессионалов. Во-первых, они проверят качество установленной проводки и соответствие ее нормам. Во-вторых, установка распределительного щитка, всех его элементов и счетчика электроэнергии разрешена только сертифицированным специалистам. Также, только электрики могут подключить вас к электромагистрали после утверждения всех документом.

Стоит также в щитке прикрепить схему электропроводки в вашем доме, чтобы в случае нештатных ситуаций можно было быстро сориентироваться.

Главное, при монтаже электропроводки в каркасном доме своими руками, — это четко составить план и грамотно провести работы, используя только качественные материалы. В таком случае будет гарантирована электро- и пожаробезопасность вашего жилища.
