Монтаж канализации в каркасном доме

Монтаж канализации в каркасном доме

Канализация в каркасном доме – одно из условий комфортного и уютного проживания. Крайне важно соблюдать все нормы и правила при прокладке внешней и внутренней канализации, в ином случае она очень скоро может перестать работать или засориться, и оставить жильцов без элементарных удобств. Мы рассмотрим, как сделать канализацию в каркасном доме с соблюдением всех требований.

Канализация в каркасной постройке

Система канализации в каркасном доме внутреннего типа включает в себя коммуникации для отведения стоков, которые подключены непосредственно к сантехническим и бытовым приборам в помещении. Для организации системы стока воды в основном используют пластиковые трубы в каркасном доме.

Перед чугунными изделиями пластиковые трубы выделяются следующими преимуществами: легко монтируются и не имеют большого веса, на внутренних стенках не образовываются отложения, имеют продолжительный срок эксплуатации.

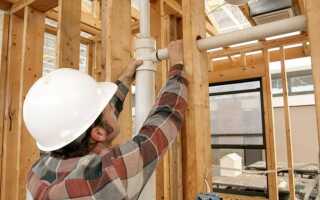

Монтаж в стенах увеличивает пространство.

Монтаж в стене экономит место.

Непосредственно к бытовому и сантехническому оборудованию присоединяются трубы диаметром 50 мм, все остальные разводки, в том числе и общий объединяющий водопровод, выполняются с помощью труб диаметром не менее 100 мм.

Внутренняя канализация в каркаснике схематично разделяется на следующие составляющие:

  • Сантехнические приборы.
  • Отводящие канализационные трубы.
  • Центральный стояк.
  • Фановая труба.
Система водостоков в постройке.

Монтаж водостоков.

Внутренняя канализация в каркасном доме начинается с разработки принципиальной схемы размещения всех элементов системы. На следующем этапе определяется место для расположения центрального стояка. Далее монтируются все коммуникации, и обустраивается канализационный выпуск, устанавливается центральный стояк. На заключительном этапе работ производится соединение разводки, выводится фановая труба, и проводятся пусконаладочные работы.

Монтаж канализации

Канализационные трубы в каркасном доме могут быть установлены по открытой и закрытой схеме. Первый способ монтажа применяется крайне редко, так как трубы снаружи не смотрятся привлекательно с эстетической точки зрения и не вписываются в интерьер каркасного дома.

Схема канализации каркасного дома предполагает размещение пластиковых труб внутри стен, под полом или в потолке. Такой способ выглядит более эстетично, при этом значительно усложняется процесс проведения строительных, ремонтных и профилактических работ.

Своими руками делаем сточные водостоки.

Патрубки в потолке постройки.

Разводка канализации в каркасном доме по санузлу начинается с составления схемы канализации, при этом учитывается размещение в доме таких помещений, как кухня, ванная комната, туалет, прачечная. Если схема составлена на этапе проектирования каркасного дома, во время строительства делаются все технологические отверстия в стенах и перекрытиях. Такой принцип строительства позволяет значительно снизить расходы на монтаж канализации в каркасном доме.

Важно правильно определить место для расположения центрального стояка канализации, к которому будут выводиться трубы от всех внутренних источников канализации. Стояк канализации в каркасном доме лучше всего располагать в непосредственной близости к туалету в доме, связано это с тем, что по нормам труба от унитаза до стояка не должна быть длиннее 1 метра. Именно от расположения стояка в доме будет зависеть длина канализационных труб и их размещение в доме.

На заметку
Немаловажно решить и вопросы с отоплением каркасного дома  и водоснабжением на этапе составления плана размещения канализационных труб в каркаснике.

Монтаж канализации в каркасном доме обязательно должен выполняться с уклоном. Согласно действующим нормам и правилам, желательно выдерживать уклон в размере 20 мм на каждый метр канализационных труб. Несоблюдение указанного требования может обернуться слишком частым засорением канализации или медленным стоком.

Внутренняя канализация

Так как в нашей стране от подвального помещения в каркасном доме часто отказываются в пользу 2-3 этажа, желательно на этапе строительства фундамента оставить рабочий подпол, под которым будут проложены стоки. Если нет возможности организовать подпол, ветки канализации к основному стояку проводятся максимально низко с соблюдением нормативного уклона.

Схема расположения

На первом этапе обустройства канализации в каркасном доме своими руками выбирается принципиальная схема расположения труб канализации. Этап начинается еще на стадии проектирования дома. Желательно выбирать такое размер лаг перекрытия, чтобы даже крупные канализационные трубы могли расположиться между ними.

На винтовых сваях можно монтировать каналью.

Схема расположения.

На втором этапе обрисовывается схема расположения канализации в доме. От каждого унитаза отводится магистраль диаметром не менее 110 мм, от кухни, душа, посудомоечной и стиральной машины – магистраль диметром около 50 мм. На схеме обязательно отмечаются тройники, повороты. Далее просчитываются необходимые метры пластиковых труб и закупаются необходимые строительные материалы.

Фановая труба

На третьем этапе проводится работа с обустройством вентиляции для каждой ветки. Этап крайне редко проводится в нашей стране. При этом в случаях, если канализационная магистраль выполнена в виде «слепого» участка, часто во время слива воды в сифоне происходит срыв водяного запора, в результате появляется неприятный канализационный запах из септика.

На заметку
Избежать появления канализационного запаха можно с помощью обустройства вентиляционного выхода, соединенного с фановым стояком, либо путем использования специальных вакуумных клапанов.

На заключительном, четвертом этапе, организовывается ревизионный доступ к каждой ветке канализационной магистрали. Ревизионный доступ позволяет быстро устранить засор: открывается люк, выкручивается пробка, с помощью специального троса засор проталкивается в домовой стояк.

Канализация в каркаснике на сваях

В каркасном доме, который построен на ленточном или плиточном фундаменте, выводная труба располагается под фундаментом на минимальном расстоянии и к стояку, и к септику. Траншея в таком случае находится ниже уровня промерзания грунта, в итоге трубы не нуждаются в дополнительной защите. Канализация в каркасном доме на сваях имеет ряд особенностей.

Под домом на сваях устанавливаем коммуникации.

На сваях коммуникации под полом.

Намного сложнее дела обстоят с обустройством канализации в каркасном доме на винтовых сваях. В данном случае труба проходит от дома к грунту по открытому пространству. Если во время монтажа не принять необходимых мер, при снижении температуры воздуха до отрицательных показателей отток канализационных вод по трубам будет быстро заблокирован из-за замерзания жидкости.

В домах со свайным фундаментом используют различные методики для утепления труб. Утепление можно проводить несколькими способами:

  1. Из пенополиуретановых плит собирается специальная шахта, через которую пропускаются наружные канализационные трубы.
  2. Использование специальных теплоизоляционных материалов.
  3. На трубы надеваются чехлы для канализационных труб, которые предотвращают промерзание.

Вне зависимости от используемого способа, задача перед владельцем дома стоит одна – защитить канализационные трубы, которые находятся выше глубины промерзания грунта, от минусовой температуры. Все основные моменты, как делается канализация в каркасном доме (видео монтажа) вы сможете рассмотреть.



Внешняя канализация

Внешняя канализация в каркасном доме включает в себя централизованную отводную трубу и септик для очистки сточных вод. Централизованную трубу на участке от выхода из дома до соединения с септиком обязательно утепляют с помощью специальных теплоизоляционных материалов и закапывают в грунт на глубину ниже точки промерзания.

Несоблюдение правил тепловой изоляции центральной трубы может обернуться серьезными проблемами: от банального замерзания жидкости и нарушения оттока стоков, до прорыва трубы. При этом работы по ремонту канализационной системы в условиях зимы проводить крайне сложно.

Монтируем готовый септик в каркаснике своими руками.

Септик для каркасника.

Септик

Септик в каркасном доме – специальная система, которая используется для осаждения и фильтрации отходов жизнедеятельности человека. Фильтрация проводится путем механического воздействия либо с помощью специальных бактерий, тип фильтрации зависит от устройства септика. Оборудовать систему на участке можно самостоятельно из железобетонных колец, либо приобрести уже готовое устройство.

После фильтрации из септика выходит относительно чистая вода, она проходит дополнительную очистку во время просачивания через грунт, в итоге сточные воды становятся абсолютно безопасны и не загрязняют грунт. Вне зависимости от используемого септика, система нуждается в профилактике раз 3-5 лет.
