Конструкция полов в каркасном доме

Возведение жилых домов по каркасной технологии не требует значительных временных и финансовых затрат. Поэтому проекты такого жилья сегодня пользуются большой популярностью не только за рубежом, но и в России. Устройство пола в каркасном доме, в т.ч. возведение стен и монтаж кровли осуществляется сразу после возведения фундаментного основания.

Пол в каркасном доме

Инструменты для выполнения монтажных работ

Перед устройством полов в каркасном доме необходимо предварительно начертить схему конструкции (пирога полового основания), подготовить все необходимые расходные материалы и инструменты для работы. Как правило, конструкция полов, используемые материалы, их размеры и количество уже разработаны и рассчитаны в типовом проекте.

При самостоятельном выполнении монтажных работ рекомендуется подготовить следующие инструменты:

  • Стремянку для выполнения высотных монтажных работ;
  • Молоток, набор отверток, дрель с набором сверел для фиксации элементов;
  • Простой карандаш для нанесения разметок;
  • Отвес и строительный уровень для установки элементов конструкции четко в горизонтальном или вертикальном положении;
  • Рубанок, стамеску, дисковую пилу для обработки пиломатериалов;
  • Кисти для обработки деревянных элементов защитными средствами, лакокрасочными материалами.

Инструменты

Пирог полового основания

Схема пола согласно типовому проекту каркасного жилого дома предусматривает выполнение гидроизоляции, обустройство обвязки и черновых полов, являющихся перекрытием, утепление и финишное покрытие.

На готовое фундаментное основание осуществляется укладка гидроизоляционного материала, далее выполняется его обвязка, на которую крепят балки перекрытия. В качестве гидроизоляционного материала многие частные застройщики используют рубероид – это уже проверенный достаточно надежный и дешевый материал.

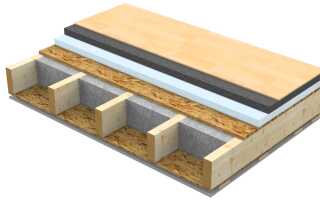

Схема пола

Далее из деревянных балок собирается каркас полового основания. Если шаг основных балок достаточно большой, дополнительно устанавливают второстепенные балки.

Если в конструкции перекрытия второстепенные балки не предусмотрены, основные балки выполняют функцию лаг. В этом случае пирог полового основания будет выглядеть снизу вверх следующим образом:

  • На балках перекрытия фиксируется деревянный брус 50х50 мм;
  • Далее монтируются подшивочные доски;
  • Обустраивается ветрозащита и укладывается гидроизоляционный слой;
  • Между балок прокладывают теплоизоляционные плиты;
  • Следующим слоем выступает пароизоляционная пленка;
  • Выполняется черновое покрытие с помощью ДСП плит или строительных досок.

Черновые полы

Конструкция черновых полов представляет собой настил из деревянных досок или листового пиломатериала, непосредственно на который укладывается финишное напольное покрытие.

В пирог чернового основания обязательно входит теплоизоляция. Черновые полы чердачного помещения могут быть и основными, если не планируется обустройство чердака под дополнительную жилую комнату.

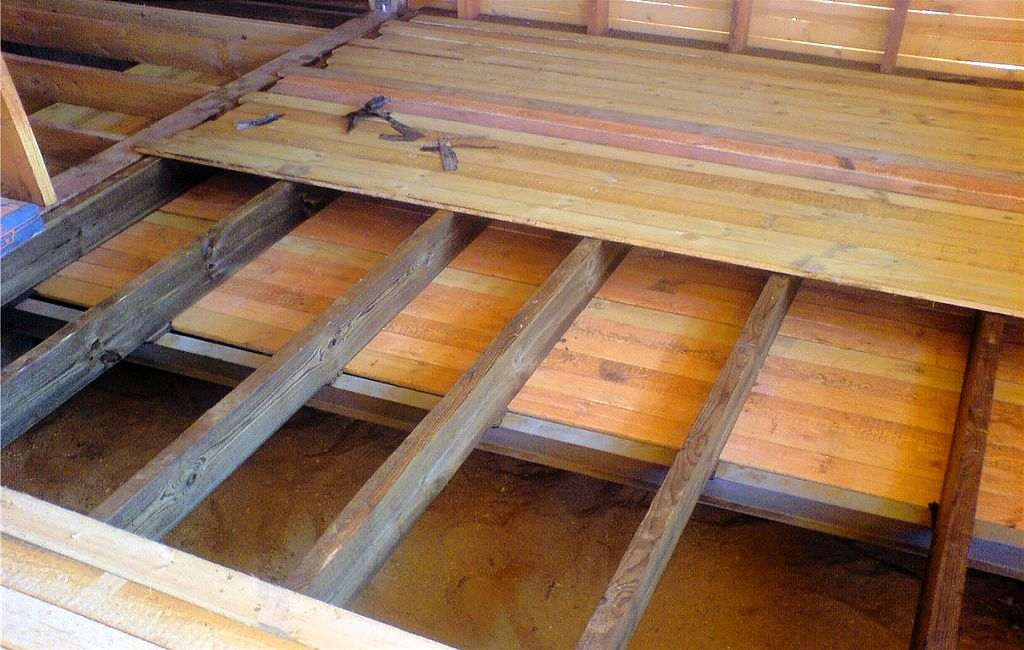

Черновой пол

На качество расходного материала для возведения черновых половых оснований внимание обращают в последнюю очередь, т.к. их не будет видно за финишным покрытием. Поэтому в данном случае можно использовать пиломатериалы, изготовленные из простых сортов древесины. Это позволит значительно сэкономить денежные средства.

Межэтажные перекрытия

Устройство пола в каркасном доме согласно технологии предполагает использование деревянного бруса сечением 15-25 см. При этом шаг укладки стройматериала не должен превышать 60 см. Это обеспечит равномерное распределение вертикальных нагрузок по основанию. В процессе обустройства черновых полов осуществляется теплоизоляция перекрытий.

Межэтажное перекрытие

Цокольное перекрытие выполняется по аналогичной схеме, как и межэтажные. Черновое основание монтируется по предварительно установленным лагам на дополнительные подставки. Это предоставляет возможность равномерно распределять весовую нагрузку на основание, создаваемую каркасной конструкцией, в т.ч. экономить на приобретении более дешевого строительного материала.

Половые основания по лагам

Как правило, цокольное перекрытие размещается достаточно близко к почве, существует опасность проникновения влаги, образования мостков холода и прочих негативных моментов. В подобных ситуациях деревянная конструкция полового основания требует дополнительной защиты: гидро- и теплоизоляции. Это позволит продлить срок эксплуатации не только самого перекрытия, но и каркасной постройки в целом.

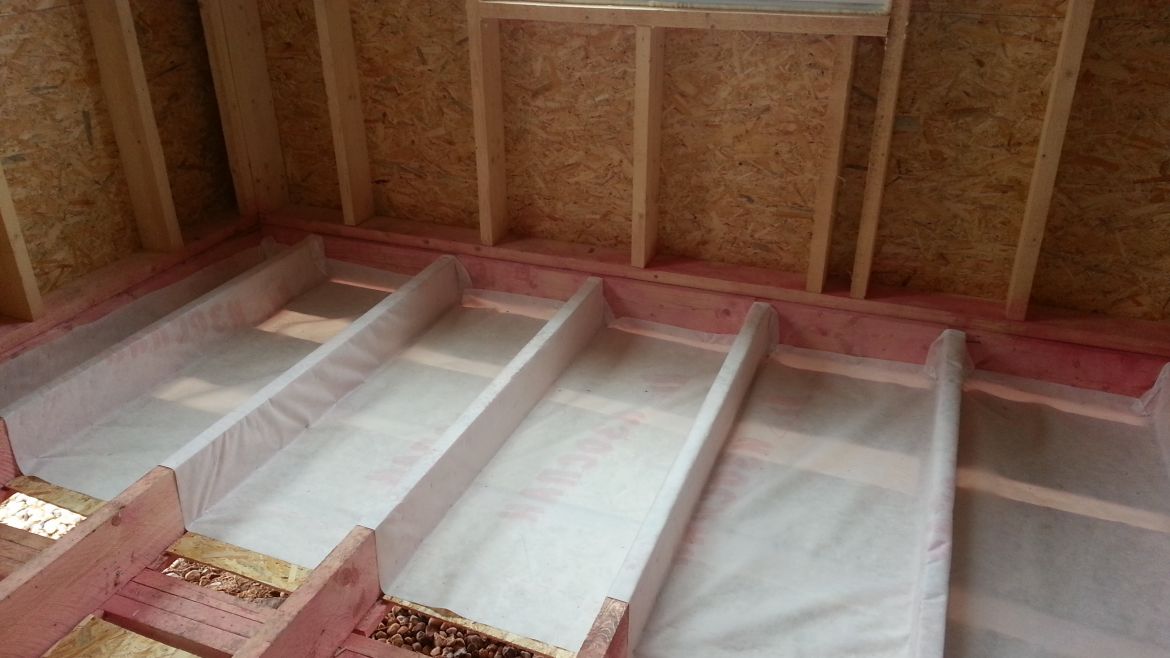

Изоляция пола по лагам

Гидроизоляцию основания можно сделать самостоятельно с помощью рубероида. Она осуществляется в первую очередь и предназначена не только для защиты деревянных элементов половой конструкции, но и теплоизоляционного материала.

Теплоизоляция перекрытий

Конструкция пола первого этажа в каркасном доме может предусматривать также использование насыпного утеплителя:

  • Древесные опилки;
  • Шлак;
  • Керамзит;
  • Перлит.

Насыпным материалом заполняется пустое пространство между деревянными балками перекрытия. Это позволяет дополнительно укреплять саму конструкцию полового основания.

Теплоизоляция такого типа применяется при монтаже чернового основания по лагам. В этом случае используется брус сечением 50х50 мм и обшивочные листы ОСП толщиной 15-20 мм.

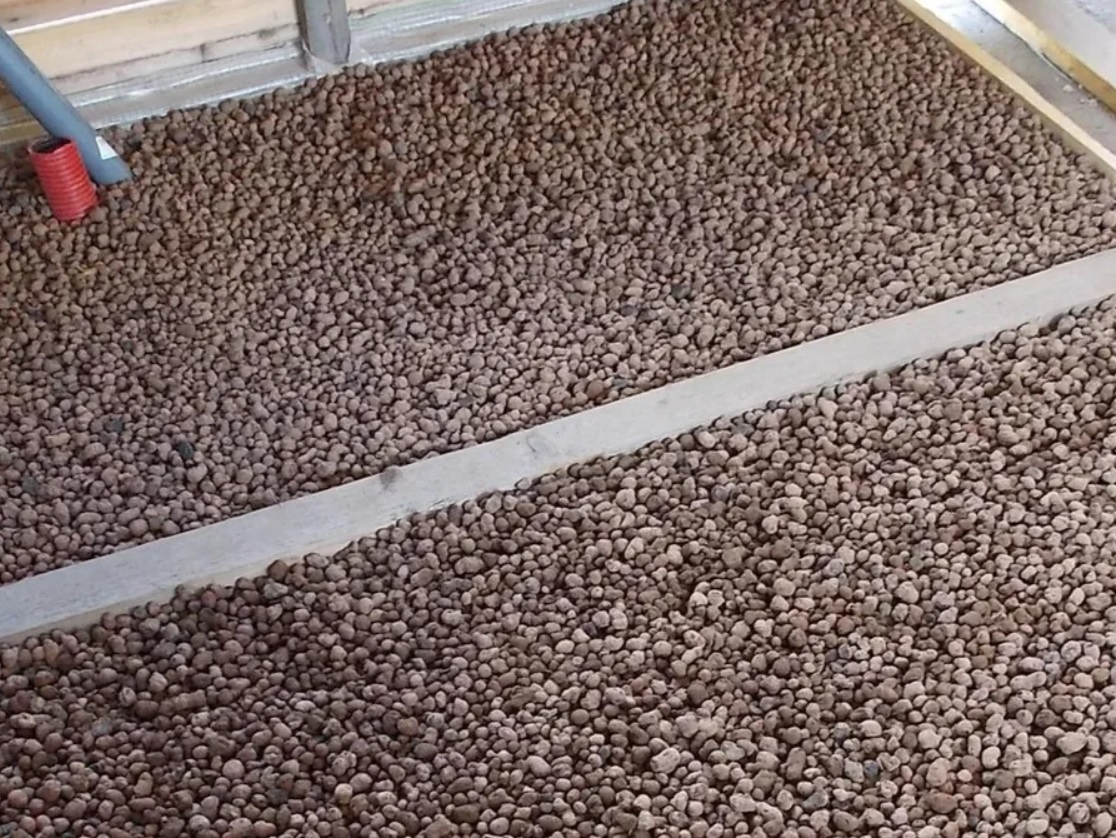

Насыпной утеплитель

Основное преимущество насыпной теплоизоляции – равномерное распределение материала по всей площади основания, достижение необходимой толщины утепления. Данные работы можно выполнить своими руками и существенно сэкономить на услугах профессиональной строительной бригады.

Насыпной утеплитель рекомендуется применять исключительно при обустройстве цокольного перекрытия. При возведении межэтажного перекрытия, чтобы не создавать дополнительную нагрузку на каркас здания, лучше использовать легкую эковату, которая является прекрасной альтернативой керамзиту. Остальные наполнители достаточно дорогие.

Также в качестве теплоизоляционного материала можно использовать пенопласт или минеральную вату. Они достаточно легкие, а для качественного утепления достаточно, чтобы утеплитель имел толщину 10-15 см. Такой слой теплоизоляции не будет создавать значительных нагрузок на каркасную постройку, а для его укладки можно использовать тонкие листы ДСП и деревянный брус сечением 30х30 мм.

Утепление пола минватой

Самым качественным способом утепления полового основания в каркасном доме считается использование пенополиуретана. Пена позволяет полностью изолировать основание от сквозняков и влаги, т.к. она забивает все трещины, зазоры между отдельными элементами конструкции, проникает в самые доступные места. Но такой вариант утепления уже требует привлечения профессионально бригады и специального оборудования. Соответственно и стоимость монтажа значительно возрастает.

ППУ

Последовательность монтажа полового основания

При самостоятельном возведении загородного жилого дома каркасной конструкции предварительно необходимо изучить технологию строительства, последовательность выполнения монтажных работ. При этом особое внимание рекомендуется обратить на обустройство половых оснований, в т.ч. порядок монтажа.

Подготовительный этап

Устройство пола в каркасном доме начинается с проверки горизонтальности возведенного фундамента. Плоскость основания должна быть ровной без значительных отклонений. Для этого используется строительный уровень, измеряется высота фундаментного основания в разных точках, проверяется соответствие диагоналей.

Проверка ровности фундамента

Все обнаруженные погрешности сразу устраняются и только после этого в фундаменте обустраивают отверстия и закрепляют анкера для последующей фиксации лежней.

На данном этапе обязательно выполняется гидроизоляция фундамента. Для этой цели можно использовать рубероид, специальную гидроизоляционную пленку, мастику либо другие доступные материалы.

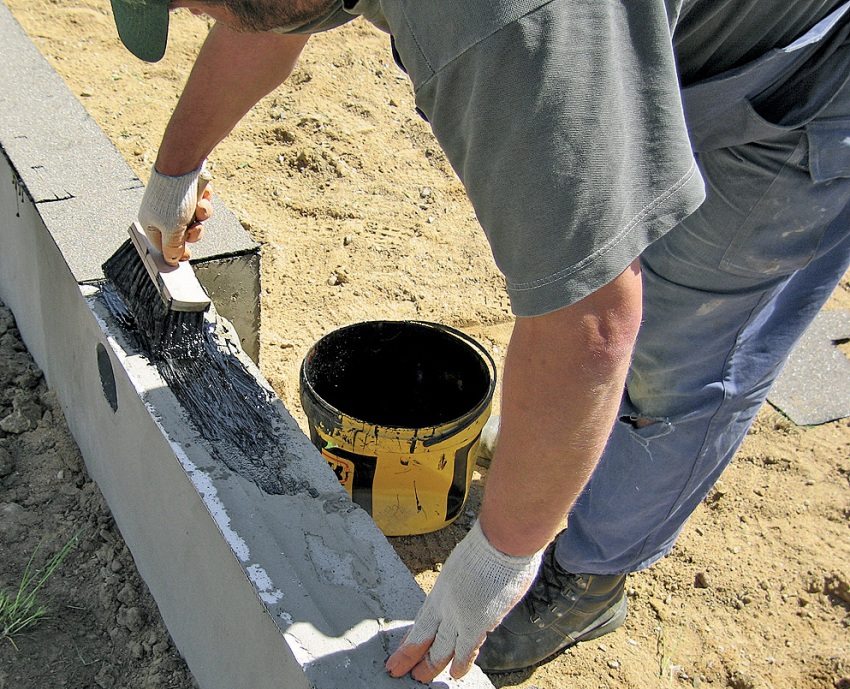

Гидроизоляция фундамента

Монтаж лежней

Для изготовления лежней используют брусья либо строительные доски, минимальная ширина которых 15 см, толщина – 5 см. Они монтируются по всему периметру и площади здания, фиксируются анкерами.

Порядок монтажа лежней:

  • Доски (бруски) укладывают на фундамент, лишние части обрезают и временно убирают для выполнения подготовительных работ;
  • Определяют точки для болтовых соединений;
  • В бетонной ленте делают отверстия;
  • Укладывают гидроизоляционный материал;
  • Укладывают доски (бруски), фиксируют анкерами;
  • Строительным уровнем проверяют ровность укладки элементов конструкции, горизонтальность полученной плоскости. При необходимости с помощью дополнительных подкладок устраняют неровности.

Монтаж лежней

Монтаж опорных балок

В качестве опорных элементов конструкции половых оснований используют деревянные балки, установка которых осуществляется в такой последовательности:

  • Еще на этапе проектирования дома, в т.ч. перекрытий, на чертежах отмечают точки монтажа опорных балок с указанием расчетной высоты данных элементов. По этим точкам опоры устанавливают по периметру каркасной конструкции, а между ними натягивают веревку. Так проверяют правильность установки балок;
  • Далее между опорами монтируют горизонтальные брусья сечением 10х10 см, под которые предварительно укладывают гидроизоляционный материал. Опоры фиксируют к балкам гвоздями.

Балки пола

Монтаж опорных стоек выполняется нижним концом в специально подготовленные «карманы» на нижней обвязке. Для фиксации верхней части элементов конструкции используют специальные вкладыши. Если балка немного длиннее расчетной высоты, ее обрезают до требуемого уровня. Для более надежной фиксации и увеличения жесткости конструкции дополнительно используют деревянные укосины. К лежням балки крепят с помощью специальных рифленых гвоздей.

Выполнение обвязки

После установки опорных стоек каркасного здания выполняется верхняя обвязка. В качестве расходного материала применяется строительная доска толщиной 5 см. Ширина стройматериала зависит от используемого утеплителя и нагрузки, создаваемой на конструкцию.

Доски для чернового пола

Последовательность выполнения обвязки:

  • Укладка досок параллельно балкам по всему периметру постройки. Пиломатериал укладывают торцом, фиксируют через каждые 20 см гвоздями;
  • В процессе монтажа сразу отмечают места для монтажа лаг (40 см от углового бруса обвязки);
  • Предварительно обрезанные лаги крепят к обвязке, лежням и балкам.

Укладка чернового пола

Утепление полового основания

Устройство пола в каркасном доме требует обязательного утепления. Многие для этой цели используют минеральную вату, которая требует дополнительной защиты от влаги. Поэтому в пирог перекрытия обязательно должна входить гидро- и пароизоляция.

Пароизоляционная пленка укладывается поперек лаг с небольшим провисанием материала. Все стыки проклеивают скотчем, саму пленку фиксируют степлером к деревянным элементам конструкции.

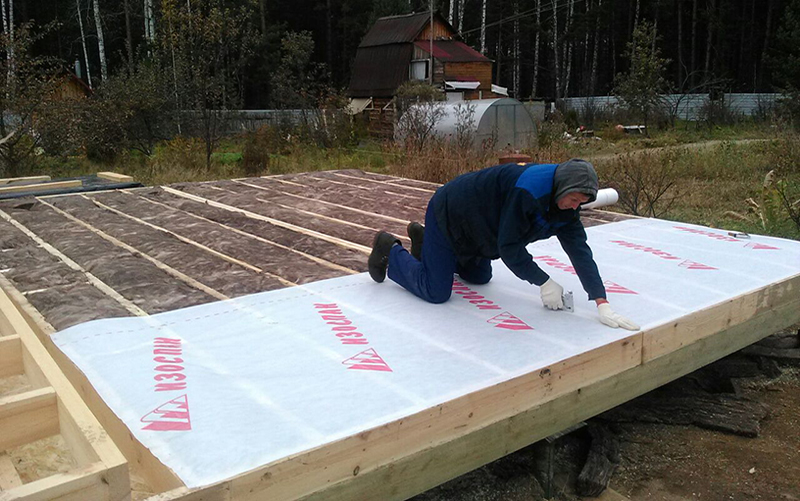

Укладка теплоизоляции

Утеплительный материал кладут между лагами достаточно плотно, чтобы на стыках не было щелей. Поверх утеплителя укладывается гидроизоляционная пленка и монтируется черновой пол.
